DRAGINO社のLoRaWANゲートウェイLPS8-JPの初期設定方法です。
www.dragino.com

購入したり、譲り受けたりした機器を安全に使用するための準備作業になります。(TTNなどのネットワークサーバに接続する前の下準備です）

この手順書では、バージョン1.3.1のユーザーズマニュアルを参考に設定をします。

https://www.dragino.com/downloads/downloads/LoRa_Gateway/LPS8/LPS8_LoRaWAN_Gateway_User_Manual_v1.3.1.pdf

他のバージョンは以下のディレクトリにあります。ご自身の環境に合わせてください。

https://www.dragino.com/downloads/index.php?dir=LoRa_Gateway/LPS8/

この機器は技適マークのあるLPS8-JPです。
海外サイトなどで購入できる同じ形状のLPS8は技術適合試験を受けていません。必ず技適マークのあるLPS8-JPを国内代理店などで購入してください。

国内代理店

レシピ

必須

LPS8-JP 1台
USB-TYPECケーブル 1本(新品なら製品に付属)
5V 2A以上のUSB電源製品に付属していません！
WiFi接続可能なPC、またはスマートフォン
インターネット回線

オプション

有線接続で設定する場合はLANケーブル
ファクトリリセット用のクリップ

作業手順

ゲートウェイに接続する

まずはゲートウェイに接続します。ゲートウェイを電源に接続してください。

無線LANで接続する場合

初期設定ではゲートウェイはアクセスポイントモードで起動しています。dragino-xxxxのアクセスポイントが見つかるので、そこに接続します。
Wifiのキーは、dragino+draginoです。

ブラウザで、https://10.130.1.1、またはhttps://10.130.1.1:8000にアクセスします。（ファームウェア5.3以降はポート8000でアクセスするそうです。）
ユーザー名はroot、パスワードはdraginoです。

成功すれば、ウェブインタフェイスが表示されます。

有線LANで接続する場合

イーサネットケーブルで接続した場合は、IPアドレス検出ツールなどで機器のIPアドレスを調べる必要があります。

IP検出ツールとしては以下のようなものがあります。
https://www.advanced-ip-scanner.com/jp/

無線LANで接続する場合で示したURLのIPアドレスをゲートウェイに割り当てられたものに差し替えて、ブラウザでアクセスしてください。（ユーザID,パスワードは同一です。）

フォールバックIPと機器の初期化

譲り受けたりして初期状態にないものについては、フォールバックIP接続か、背面トグルボタンによるファクトリーリセットで初期状態に戻してから接続してください。

参照: フォールバックIP接続マニュアルの、10.3 I configured LPS8 for WiFi access and lost its IP. What to do now?
Toggle_Button https://wiki.dragino.com/index.php?title=Toggle_Button

ファームウェアをアップデートする

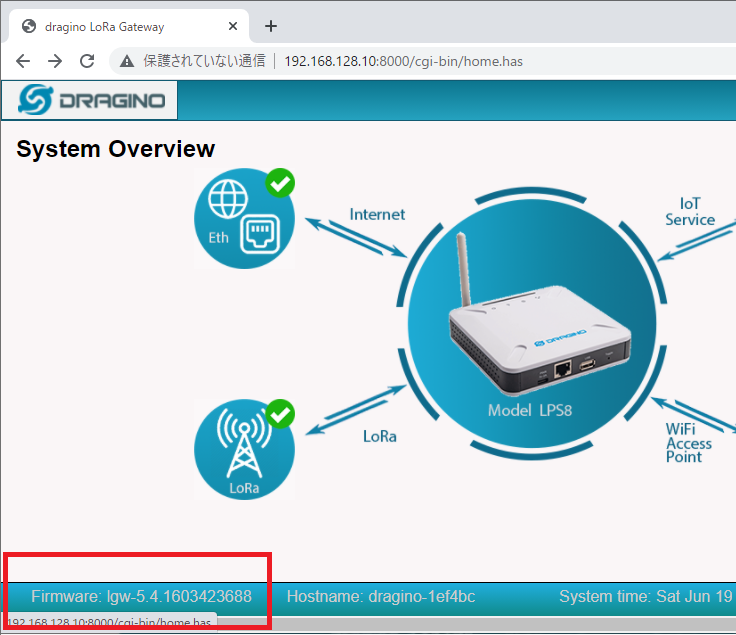

ファームウェアのバージョンを確認しましょう。バージョンは、Home画面の左下か、System➡System OverviewのFirmwareの項目に表示があります。

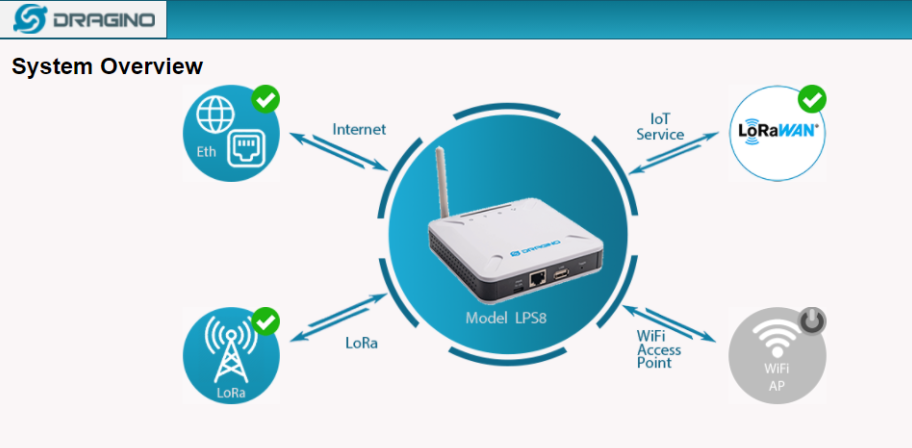

f:id:nyatla:20210704145652p:plain
f:id:nyatla:20210704151058p:plain

ファームウェアをアップデートします。
一時的にパソコンをインターネット接続できるネットワークに切り替え、以下のURLからダウンロードします。
https://www.dragino.com/downloads/index.php?dir=LoRa_Gateway/LPS8/Firmware/Release/
2021/06/23時点の最新バージョンは、lgw--build-v5.4.1618196981-20210412-1111です。

ダウンロードが完了したら再びゲートウェイに接続します。
Upload Firmware Fileでファイルを選択し、uploadボタンでゲートウェイへアップロードしてから、Updateボタンをクリックします。
f:id:nyatla:20210704150014p:plain

更新には3分ほどかかります。更新後に再起動して、バージョンを確認してください。

※ファームウェアアップデート後は、基本的に機器の設定が工場出荷時設定に戻ります。引継ぎも可能ですが、マニュアルには推奨しない旨が書いてありました。

ゲートウェイのパスワードを設定する

System➡Generalのメニューから、ゲートウェイにログインするときのパスワードを変更します。

WiFiとNetworkを設定する

Network➡WiFiのメニューから、WiFiの設定をします。ゲートウェイのバックエンド回線にWifiを使う場合は、接続先のパスフレーズとSSIDを設定し、WiFiクライアントを有効化します。イーサネットを使うなら、チェックを外して無効化してください。設定したらSave&Applyをクリックします。

Network➡Networkのメニューから、Networkの設定をします。ここ少しわかりにくいので補足します。（少し時間がかかります。）

LAN Settings - ゲートウェイのアクセスポイントの設定です。
WAN Settings - イーサネットケーブルでバックエンドに接続するときの設定です。
WiFi WAN Settings - Wifiで接続する時の設定です。

LAN SettingはAPモードを使わないなら設定不要です。イーサネットケーブル接続ならWANを、WiFi接続ならWiFi WANを設定します。設定したらSave&Applyをクリックします。

設定の確認

Network➡Network Statusのメニューから、現在のゲートウェイの設定を確認します。必ずこの設定画面をコピーして保存してください。このままアクセスポイントを無効にすると、ゲートウェイが行方不目になり、IP検出ツールを使わないと発見できなくなります。

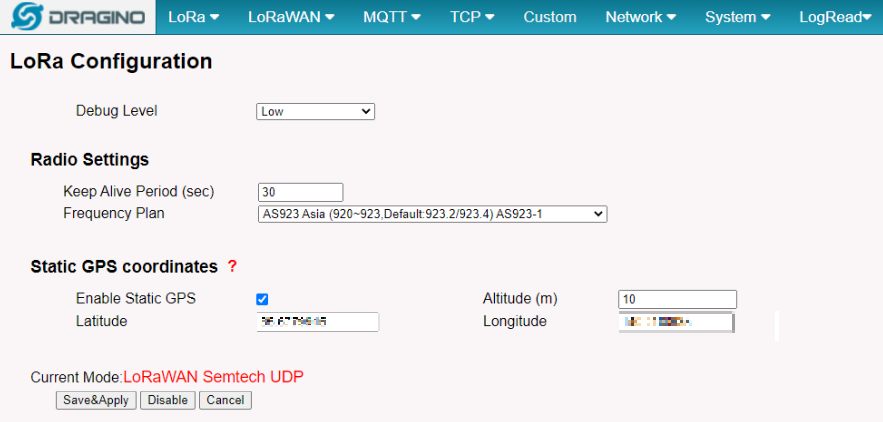

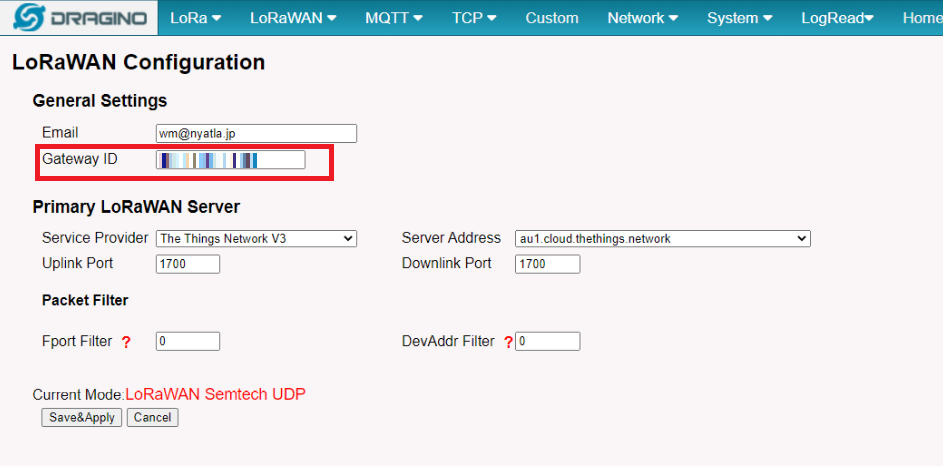

f:id:nyatla:20210704170102p:plain
